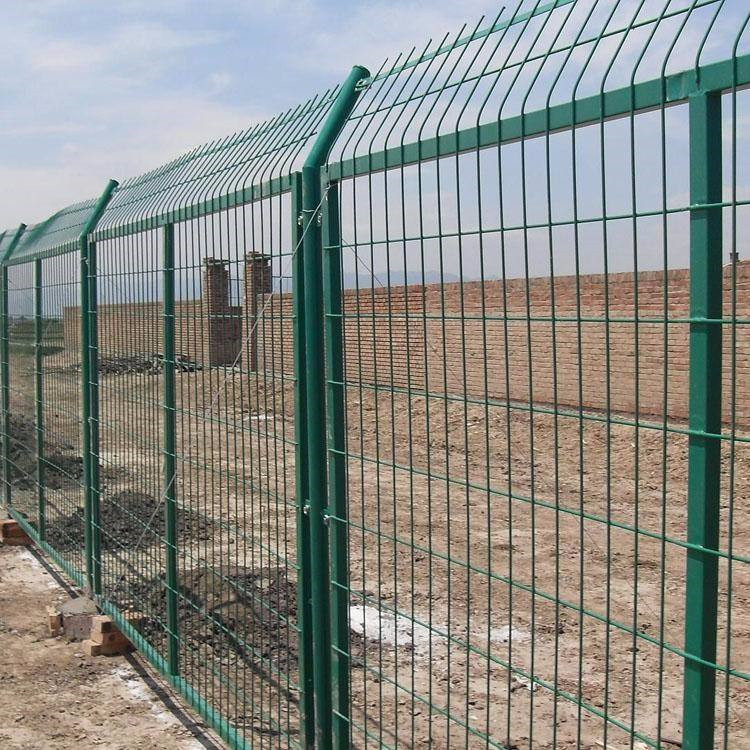

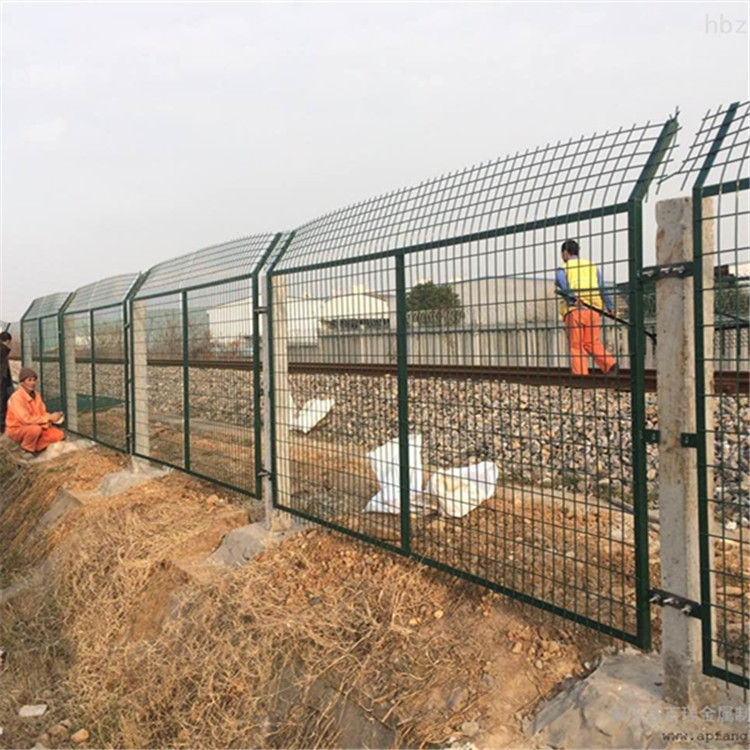

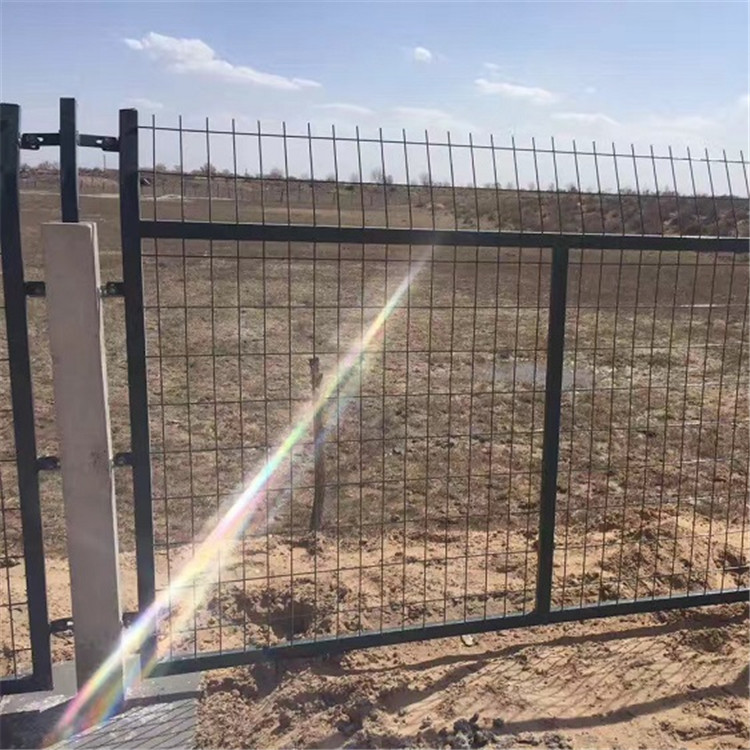

按照鐵路設計通圖分為兩種鐵路防護柵欄，分別為鐵路防護柵欄通線(2012)8001和鐵路防護柵欄通線(2012)8002。根據兩種的樣式不同區分鐵路防護柵欄種類。通線(2012年)8001為頂部有30°弧度，通線(2012年)8002為直片沒有弧度。

這兩種鐵路防護柵欄的除了頂部設計的不同，其他方面原材料、規格(絲徑、孔徑、框管、表面處理)都一樣，所以在這里主要詳細介紹鐵路防護柵欄通線(2012)8001。

鐵路防護柵欄網片由立柱、網片及連接部件組成，防護高度18m。

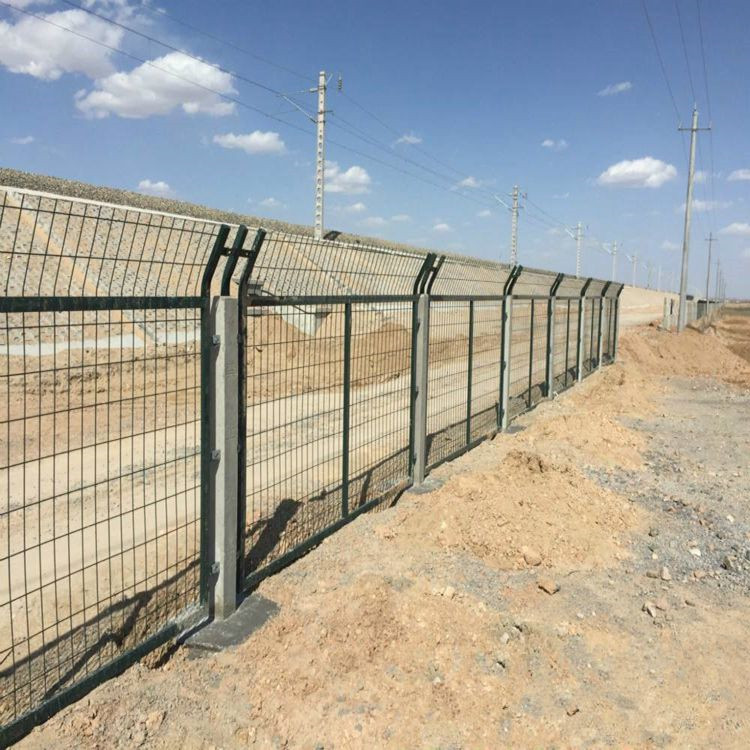

立柱采用C30鋼筋混凝土預制，截面尺寸為120 *120 mm，高度2.2m。預制立柱時，于頂部中間位置預留42*42m方孔，深度150 mm，現成安裝時插入帶連接板并封口的Q 235方管，并用封水材料填充縫隙。方管規格40 *40 mm，厚度2.5mm。短管插入端長度150 mm，外露部分向外折角30°，垂直高度300 mm。在立柱相應位置預留三個12毫米圓孔，安裝時通過螺桿固定兩側連接板。

網片采用Q 235短管邊框，規格30*50 mm，短管厚度2.0mm，內部網絲采用HPB 3006.5mm高線鋼絲冷拔加工，規格75*150 mm，上部向外折角30°，垂直高度300 mm。

連接板與螺栓立柱連接板，網片連接板采用90°，折角Q 235鋼板，厚度4.0mm，根據不同使用位置分ABC三種形式。連接板與螺栓均采用Q 235鋼，并鍍鋅處理，鍍鋅量270 g/MI。

立柱連接板、網片連接板采用90°折角Q 235鋼板，厚度4.0 mm，根據不同使用位置分A、B、C三種形式。連接板與螺栓均采用Q 235鋼，并鍍鋅處理，鍍鋅量270 g/m2。

連接板的精度要求，長度誤差≤1.0mm ,寬度誤差s0.5mm ,厚度誤差≤0.5mm ,孔眼位置偏差≤1.0mm。
